Vòng bi (bạc đạn) tiếp xúc góc – Bạc đạn đỡ chặn là gì?
Vòng bi (bạc đạn) tiếp xúc góc là vòng bi có rãnh vòng trong lệch với vòng ngoài theo hướng dọc của trục vòng bi. Điều này có nghĩa, các vòng bi này được thiết kế để chịu tải trọng hỗn hợp, tức là đồng thời chịu tác động tải trọng hướng kính và hướng trục.
Khả năng chịu tải dọc trục của vòng bi tiếp xúc góc tăng khi góc tiếp xúc tăng. Góc tiếp xúc được định nghĩa là góc tạo bởi đường nối giữa 2 điểm tiếp xúc của con lăn và rãnh lăn theo tiết diện hướng tính, dọc theo đó tải trọng tổng hợp được truyền từ rãnh lăn này sang rãnh lăn khác và đường vuông góc với trục vòng bi.
Các loại vòng bi tiếp xúc góc
Vòng bi bạc đạn tiếp xúc góc được thiết kế với nhiều kích cỡ và mẫu mã khác nhau. Những loại vòng bi được sử dụng nhiều nhất là :
Vòng bi tiếp xúc góc 1 dãy
Vòng bi tiếp xúc góc 2 dãy
Vòng bi tiếp xúc góc 4 điểm
Vòng bi tiếp xúc góc 1 dãy
Vòng bi tiếp xúc góc 1 dãy là vòng bi chỉ chịu lực dọc trục từ một phía. Vòng bi tiếp xúc góc 1 dãy thường được điều chỉnh với vòng bi khác. Vòng bi thuộc dạng không thể tách rời, vòng trong và vòng ngoài thường có một bên vai cao và một bên vai thấp, vai thấp có khả năng lắp số lượng lớn các viên bi (con lăn) và có khả năng chịu được tải trọng cao.

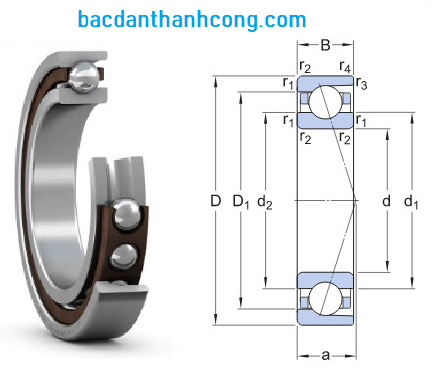

Một số ký hiệu thông số vòng bi (bạc đạn) tiếp xúc góc 1 dãy
d : Đường kính trong.
D : Đường kính ngoài
B : Chiều rộng
d1 : Đường kính vai vòng trong ( mặt hông lớn)
d2 : Đường kính vai vòng trong ( mặt hông nhỏ)
D1 : Đường kính vai vòng ngoài
r1,2 : Kích thước góc lượn (mặt hông lớn)
r3,4 : Kích thước góc lượn (mặt hông nhỏ)
a : Khoảng cách từ mặt hông đến điểm áp suất
Bảng tra thông số các loại vòng bi (bạc đạn) tiếp xúc góc 1 dãy
|
Mã vòng bi |
Đường kính trong (mm) |
Đường kính ngoài (mm) |
Chiều rộng (mm) |
Khối lượng (kg) |
Tốc độ tham khảo (vòng/phút |
Tốc độ giới hạn (vòng/phút) |
| 10 | 26 |
8 |
0.019 |
75 000 |
110 000 |
|
| 7001 CD/P4A | 12 | 28 |
8 |
0.021 |
67 000 |
100 000 |
| 7002 CD/P4A | 15 | 32 |
9 |
0.03 |
56 000 |
85 000 |
| 7003 CD/P4A | 17 | 35 |
10 |
0.038 |
50 000 |
75 000 |
| 7004 CD/P4A | 20 | 42 |
12 |
0.068 |
43 000 |
63 000 |
| 7005 CD/P4A | 25 | 47 |
12 |
0.079 |
36 000 |
56 000 |
| 7006 CD/P4A | 30 | 55 |
13 |
0.11 |
32 000 |
48 000 |
| 7007 CD/P4A | 35 | 62 |
14 |
0.15 |
24 000 |
36 000 |
| 7008 CD/P4A | 40 | 68 |
15 |
0.19 |
20 000 |
32 000 |
| 7009 CD/P4A | 45 | 75 |
16 |
0.24 |
19 000 |
30 000 |
| 7010 CD/P4A | 50 | 80 |
16 |
0.25 |
17 000 |
28 000 |
| 7011 CD/P4A | 55 | 90 |
18 |
0.38 |
15 000 |
24 000 |
| 7012 CD/P4A | 60 | 95 |
18 |
0.4 |
14 000 | 22 000 |
| 7013 CD/P4A | 65 | 100 |
18 |
0.43 |
14 000 | 22 000 |
| 7014 CD/P4A | 70 | 110 |
20 |
0.6 |
12 000 | 19 000 |
| 7015 CD/P4A | 75 | 115 |
20 |
0.63 |
11 000 | 18 000 |
| 7016 CD/P4A | 80 | 125 |
22 |
0.85 |
10 000 | 17 000 |
| 7017 CD/P4A | 85 | 130 |
22 |
0.9 |
10 000 | 16 000 |
| 7018 CD/P4A | 90 | 140 |
24 |
1.16 |
9 000 | 15 000 |
| 7019 CD/P4A | 95 | 140 |
24 |
1.21 |
8 500 | 14 000 |
| 7020 CD/P4A | 100 | 150 |
24 |
1.26 |
8 500 | 14 000 |
| 7021 CD/P4A | 105 | 160 |
26 |
1.59 |
8 000 | 13 000 |
| 7022 CD/P4A | 110 | 170 |
28 |
1.97 |
7 500 | 12 000 |
| 7024 BGM | 120 | 180 |
28 |
2.4 |
4 000 | 4 000 |
| 7026 CD/P4A | 130 | 200 |
33 |
3.23 |
7 000 | 10 000 |
| 7028 BGM | 140 | 210 |
33 |
3.85 |
3 400 | 3 400 |
| 7030 BGM | 150 | 225 |
35 |
4.7 |
3 200 | 3 200 |
| 7030 CD/P4A | 150 | 225 |
35 |
4.17 |
6 000 | 9 000 |
| 7034 BGM | 170 | 260 |
42 |
7.65 |
2 000 | 2 800 |
| 7036 BGM | 180 | 280 |
46 |
10 |
2 600 | 2 600 |
| 7038 BGM | 190 | 290 |
46 |
10.5 |
2 400 | 2 400 |
| 7040 BGM | 200 | 310 |
51 |
13.2 |
2 200 | 2 200 |
| 7044 BGM | 220 | 340 |
56 |
18 |
2 000 | 2 000 |
| 7048 BGM | 240 | 360 |
56 |
19 |
1 900 | 1 900 |
| 7052 BGM | 260 | 400 |
65 |
30 |
1 700 | 1 700 |
| 7056 BGM | 280 | 420 |
65 |
30 | 1 600 | 1 600 |
| 7060 BGM | 300 | 460 |
74 |
42.5 | 1 400 | 1 500 |
| 7064 BGM | 320 | 480 |
74 |
44.5 | 1 300 | 1 400 |
| 7068 BGM | 340 | 520 |
82 |
59.5 | 1 200 | 1 300 |
| 7072 BGM | 360 | 540 |
82 |
61.8 | 1 200 | 1 200 |
| 7076 BGM | 380 | 560 |
82 |
65.5 | 1 100 | 1 200 |
| 7080 BM | 400 | 600 |
90 |
90.5 | 1 000 | 1 000 |
| 7084 BGM | 420 | 620 |
90 |
88 | 1 000 | 1 000 |
| 7088 BGM | 440 | 650 |
94 |
100 | 950 | 950 |
| 7092 BGM | 460 | 680 |
100 |
120 | 950 | 950 |
| 7096 BGM | 480 | 700 |
100 |
125 | 850 |
850 |
