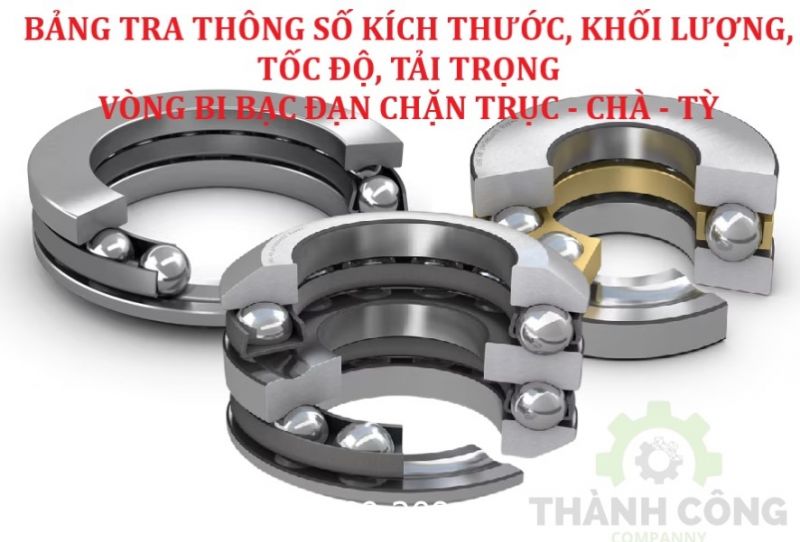

Bảng tra thông số vòng bi bạc đạn chặn trục (bạc đạn chà, tỳ). Kích thước, khối lượng

Bạc đạn chặn trục (Bạc đạn chà, bạc đạn tỳ) là gì?

Vòng bi bạc đạn chặn trục (tiếng Anh: thrust bearing) là loại vòng bi được thiết kế để chịu tải trọng theo phương dọc trục (axial load), tức là lực tác động song song với trục quay.

Khác với vòng bi thông thường (chịu lực hướng kính), loại này chuyên dùng để:

Đỡ lực ép theo chiều trục
Giữ trục không bị xê dịch lên/xuống

Xem thêm:

Vòng bi bạc đạn chặn trục là gì? Đặc điểm, Ứng dụng

Bảng tra thông số vòng bi bạc đạn chặn trục (bạc đạn chà, tỳ) SKF Koyo NTN KG Nachi NSK

Thông số chi tiết vòng bi bạc đạn chặn trục SKF Koyo NTN KG Nachi NSK

Tra thông số các loại vòng bi chặn trục SKF Koyo NTN KG Nachi NSK: 51100, 51101, 51102,…. 51200, 51201, 51202,… 51305, 51306, 51307,…. 51405, 51406, 51407,… 52202, 52203, 52204,…52305, 52306, 52307,…. 52406, 52407, 52408,… 53201, 53202, 53203,… 53306, 53307, 53308, 53408, 53410, 54306, 54307, 54308, 54410 …

Dưới đây chúng tôi sẽ liệt kê thông số kỹ thuật chi tiết các mã vòng bi bạc đạn chặn trục:

Bảng tra thông số chi tiết vòng bi bạc đạn chặn trục, chà, tỳ 51xxx

Mã vòng bi	Đường kính lỗ	Đường kính ngoài	Chiều cao	Tải trọng động cơ bản	Giới hạn tốc độ
	d [ mm ]	D [ mm ]	H [ mm ]	C [ kN ]	[ r/phút ]
51100	10	24	9	8,71	13.000
51101	12	26	9	10.4	13.000
51102	15	28	9	10.6	12.000
51103	17	30	9	11.4	12.000
51104	20	35	10	15.1	10.000
51105	25	42	11	18.2	9.000
51106	30	47	11	19	8 500
51107	35	52	12	19,9	7 500
51108	40	60	13	25,5	7 000
51109	45	65	14	26,5	6 300
51110	50	70	14	27	6 300
51111	55	78	16	30.2	5 300
51112	60	85	17	41,6	5 000
51113	65	90	18	37,7	4 800
51114	70	95	18	40,3	4 500
51115	75	100	19	44.2	4 300
51116	80	105	19	44,9	4 300
51117	85	110	19	44,9	4 300
51118	90	120	22	59,2	3 800
51120	100	135	25	80,6	3 200
51122	110	145	25	83,2	3 200
51124	120	155	25	85,2	3 000
51126	130	170	30	119	2 600
51128	140	180	31	111	2 600
51130	150	190	31	111	2 400
51132	160	200	31	112	2 400
51134	170	215	34	133	2 200
51136	180	225	34	135	2 200
51138	190	240	37	172	2.000
51140	200	250	37	168	1900
51144	220	270	37	178	1900
51148	240	300	45	234	1 600
51152	260	320	45	238	1 500
51156	280	350	53	319	1 300
51160	300	380	62	364	1 200
51164	320	400	63	371	1 100
51168	340	420	64	377	1 100
51172	360	440	65	390	1 100
51176	380	460	65	397	1.000
51180	400	480	65	403	1.000
51184	420	500	65	410	1.000
51188	440	540	80	527	850
51192	460	560	80	527	800
512/500	500	670	135	1 010	530
51200	10	26	11	12.7	11.000
51201	12	28	11	13.3	11.000
51202	15	32	12	15,9	10.000
51203	17	35	12	16.3	9 500
51204	20	40	14	21.2	8.000
51205	25	47	15	26,5	7 500
51206	30	52	16	25.1	6 700
51207	35	62	18	35.1	5 600
51208	40	68	19	44.2	5 300
51209	45	73	20	39	5 000
51210	50	78	22	49,4	4 500
51211	55	90	25	58,5	4 000
51212	60	95	26	59,2	3 800
51213	65	100	27	60,5	3 600
51214	70	105	27	62,4	3 600
51215	75	110	27	63,7	3 400
51216	80	115	28	76.1	3 400
51217	85	125	31	97,5	3 000
51218	90	135	35	112	2 800
51220	100	150	38	119	2 400
51222	110	160	38	125	2 400
51224	120	170	39	127	2 200
51226	130	190	45	186	2.000
51228	140	200	46	208	1900
51230	150	215	50	247	1800
51232	160	225	51	247	1 700
51234	170	240	55	281	1 600
51236	180	250	56	296	1 500
51238	190	270	62	338	1 400
51240	200	280	62	332	1 400
51244	220	300	63	358	1 300

51248	240	340	78	449	1 100
51252	260	360	79	488	1 100
51256	280	380	80	488	1.000
51260	300	420	95	585	850
51264	320	440	95	572	850
51268	340	460	96	605	800
51272	360	500	110	741	750
51276	380	520	112	728	700
51292	460	620	130	923	600
51305	25	52	18	34,5	6 300
51306	30	60	21	35,8	5 300
51307	35	68	24	49,4	4 800
51308	40	78	26	61,8	4 300
51309	45	85	28	76.1	4 000
51310	50	95	31	81,9	3 600
51311	55	105	35	101	3 200
51312	60	110	35	101	3 000
51313	65	115	36	106	3 000
51314	70	125	40	135	2 600
51315	75	135	44	163	2 400
51316	80	140	44	159	2 400
51317	85	150	49	174	2 200
51318	90	155	50	182	2 200
51320	100	170	55	225	1900
51322	110	190	63	291	1 700
51324	120	210	70	332	1 500
51326	130	225	75	351	1 400
51328	140	240	80	416	1 300
51330	150	250	80	423	1 300
51332	160	270	87	442	1 200
51334	170	280	87	449	1 100
51336	180	300	95	520	1 100
51340	200	340	110	624	900
51368	340	540	160	1 040	560
51405	25	60	24	42,3	5 000
51406	30	70	28	70,2	4 300
51407	35	80	32	76.1	3 600
51408	40	90	36	95,6	3 400
51409	45	100	39	124	3 000
51410	50	110	43	159	2 800
51411	55	120	48	195	2 400
51412	60	130	51	199	2 200
51413	65	140	56	216	2 200
51414	70	150	60	234	2.000
51415	75	160	65	251	1800
51416	80	170	68	302	1 700
51417	85	180	72	286	1 600
51418	90	190	77	291	1 500
51420	100	210	85	371	1 400

Bảng tra thông số chi tiết vòng bi bạc đạn chặn trục, chà, tỳ 52xxx

Chỉ định	Đường kính lỗ	Đường kính ngoài	Chiều cao	Tải trọng động cơ bản	Giới hạn tốc độ
Chỉ định	Đường kính lỗ	Đường kính ngoài	Chiều cao	Tải trọng động cơ bản	Giới hạn tốc độ
	d [ mm ]	D [ mm ]	H [ mm ]	C [ kN ]	[ r/phút ]
52202	10	32	22	15,9	7 500
52204	15	40	26	21.2	6 000
52205	20	47	28	26,5	5 300
52206	25	52	29	25.1	5 000
52207	30	62	34	35.1	4 300
52208	30	68	36	44.2	3 800
52209	35	73	37	39	3 600
52210	40	78	39	49,4	3 400
52211	45	90	45	58,5	3 000
52212	50	95	46	59,2	2 800
52213	55	100	47	60,5	2 800
52215	60	110	47	63,7	2 600
52216	65	115	48	76.1	3 400
52217	70	125	55	97,5	2 200
52218	75	135	62	112	2.000
52220	85	150	67	119	1800
52222	95	160	67	125	1800
52224	100	170	68	127	1 700
52226	110	190	80	182	1 500
52228	120	200	81	216	1 400
52230	130	215	89	247	1 300
52232	140	225	90	247	1 300
52234	150	240	97	281	1 200
52305	20	52	34	34,5	4 500
52306	25	60	38	35,8	4 000
52307	30	68	44	49,4	3 400
52308	30	78	49	61,8	3 000
52309	35	85	52	76.1	2 800
52310	40	95	58	81,9	2 600
52311	45	105	64	101	2 200
52312	50	110	64	101	2 200
52313	55	115	64	106	2 200
52314	55	125	72	135	2.000
52315	60	135	79	163	1800
52316	65	140	79	159	1800
52320	85	170	97	225	1 400
52406	20	70	52	70,2	3 200
52407	25	80	59	76.1	2 800
52408	30	90	65	95,6	2 400
52409	35	100	72	124	2 200
52411	45	120	87	195	1800
52412	50	130	93	199	1 700
52320	85	170	97	225	1 400
52406	20	70	52	70,2	3 200
52407	25	80	59	76.1	2 800
52408	30	90	65	95,6	2 400
52409	35	100	72	124	2 200
52411	45	120	87	195	1800
52412	50	130	93	199	1 700

Bảng tra thông số chi tiết vòng bi bạc đạn chặn trục, chà, tỳ 53xxx, 54xxx

Mã vòng bi	Đường kính lỗ	Đường kính ngoài	Chiều cao	Tải trọng động cơ bản	Giới hạn tốc độ
Mã vòng bi	Đường kính lỗ	Đường kính ngoài	Chiều cao	Tải trọng động cơ bản	Giới hạn tốc độ
	[ mm ]	[ mm ]	[ mm ]	[ kN ]	[ r/phút ]
53201	12	28	11.4	13.3	11.000
53202	15	32	13.3	15,9	10.000
53203	17	35	13.2	16.3	9 500
53204	20	40	14,7	21.2	8.000
53205	25	47	16.7	26,5	7 000
53206	30	52	17,8	25.1	6 300
53207	35	62	19,9	35.1	5 600
53208	40	68	20.3	44.2	5 300
53209	45	73	21.3	39	4 800
53210	50	78	23,5	49,4	4 500
53211	55	90	27.3	58,5	3 800
53212	60	95	28	59,2	3 600
53213	65	100	28,7	60,5	3 600
53214	70	105	28,8	62,4	3 600
53215	75	110	28.3	63,7	3 400
53216	80	115	29,5	76.1	3 200
53217	85	125	33.1	97,5	3 000
53218	90	135	38,5	112	2 600
53220	100	150	40,9	119	2 400
53222	110	160	40,2	125	2 400
53226	130	190	47,9	186	1800
53228	140	200	48,6	190	1800
53306	30	60	22,6	35,8	5 300
53307	35	68	25,6	49,4	4 500
53308	40	78	28,5	61,8	4 000
53309	45	85	30.1	76.1	3 800
53310	50	95	34.3	81,9	3 400
53311	55	105	39,3	101	3 000
53312	60	110	38,3	101	3 000
53313	65	115	39,4	106	2 800
53314	70	125	44.2	135	2 600
53315	75	135	48.1	163	2 400
53316	80	140	47,6	159	2 200
53317	85	150	53.1	174	2.000
53318	90	155	54,6	182	2.000
53320	100	170	59,2	225	1800
53322	110	190	67.2	291	1 600
53324	120	210	74.1	332	1 500
53408	40	90	38,2	95,6	3 200
53410	50	110	45,6	159	2 600
53411	55	120	50,5	195	2 400
53420	100	210	90	371	1 300
54207	30	62	37,8	35.1	4 000
54211	45	90	49,6	58,5	3 000
54306	25	60	41,3	35,8	3 800
54307	30	68	47.2	49,4	3 400
54309	35	85	56.2	76.1	2 800
54310	40	95	64,7	81,9	2 400
54312	50	110	70,7	101	2 200
54317	70	150	95,2	174	1 500
54410	40	110	83,2	148	1900
54420	80	210	159,9	371	950
591/1060	1 060	1 250	115	1 010	400
591/670	670	800	78	540	670
591/800	800	950	90	761	560
591/950	950	1 120	103	852	480
BA 3	3	8	3,5	0.806	36.000
BA 4	4	10	4	0.761	30.000
BA 5	5	12	4	0.852	28.000
BA 6	6	14	5	1,78	24.000
BA 7	7	17	6	2,51	19.000
BA 8	8	19	7	3.19	17.000
BA 9	9	20	7	3.12	16.000
BD1B 242943	45,2	65	10,74	22,9	7 500
