Bôi trơn đúng cách làm tăng đáng kể tuổi thọ của vòng bi, đặc biệt là trong các điều kiện bất lợi. Do đó, điều quan trọng là phải áp dụng các biện pháp bôi trơn chính xác để ngăn ngừa sự cố sớm của vòng bi.
Trong hướng dẫn này là các hướng dẫn đã được chứng thực về việc tra mỡ bôi trơn vòng bi (bạc đạn) côn. Nhưng trước khi đi sâu vào vấn đề đó, chúng ta hãy xem sơ qua tổng quan về ổ côn.
Vòng bi côn là gì?
Cụm vòng bi (bạc đạn) côn được thiết kế chính xác để quản lý cả tải trọng hướng tâm và hướng trục, ngay cả trong những điều kiện khắc nghiệt nhất.
Mỗi ổ lăn côn chứa bốn thành phần phụ thuộc lẫn nhau: hình nón (vòng trong), cốc (vòng ngoài), con lăn côn (bộ phận con lăn) và vòng cách (rế). Góc côn cho phép vòng bi của chúng tôi kiểm soát hiệu quả tổ hợp tải trọng hướng tâm và lực đẩy. Góc vòng ngoài càng dốc thì khả năng chịu lực đẩy của vòng bi (bạc đạn) càng lớn. Để cung cấp chuyển động lăn thực sự của các con lăn trên mương, phần mở rộng của mương và bề mặt thuôn nhọn của các con lăn kết hợp với nhau tại một điểm chung, đỉnh, trên trục quay.
Có một số loại vòng bi côn chính, cụ thể là:
-
Vòng bi một dãy (SINGLE-ROW)
Đây là loại vòng bi (bạc đạn) côn cơ bản và được sử dụng rộng rãi nhất. Nó bao gồm cụm vòng trong và vòng ngoài. Nó thường được trang bị như một trong những cặp đối lập. Trong quá trình lắp ráp thiết bị, các vòng bi (bạc đạn) một dãy có thể được “đặt” ở độ hở yêu cầu (kết thúc) hoặc điều kiện tải trước để tối ưu hóa hiệu suất.
Vòng bi một hàng được sử dụng trong nhiều ứng dụng, chẳng hạn như:
Hộp số, máy bơm và băng tải được sử dụng trong phát điện, khai thác mỏ, dầu khí, năng lượng gió, bột giấy và giấy, thực phẩm và đồ uống, truyền động bánh răng, ứng dụng xi măng và kim loại.
Truyền động tàu hỏa, truyền động bánh răng, tâm trục, đầu bánh xe và hộp số được sử dụng trong xây dựng, khai thác mỏ, đường sắt, ô tô và xe thương mại.
-
Vòng bi bạc đạn côn đôi (DOUBLE OUTER RING)
Loại vòng bi này có vòng ngoài một mảnh (kép) và hai vòng đơn bên trong. Nó thường được cung cấp hoàn chỉnh với một miếng đệm vòng trong như một bộ lắp ráp được thiết lập sẵn. Cấu hình này mang lại khả năng mở rộng vòng bi (bạc đạn) hiệu quả rộng và thường được chọn cho các ứng dụng trong đó mô men lật là một thành phần tải trọng đáng kể. Ví dụ, vòng bi (bạc đạn) TDO có thể được sử dụng ở các vị trí (định vị) cố định hoặc được phép nổi trong lỗ ổ đỡ, để bù cho sự giãn nở của trục.
Các ứng dụng của vòng bi côn đôi bao gồm truyền động bánh răng hạng nặng và các cấu hình công nghiệp khác nhau.
-
Vòng Bi côn đôi 2 lớp (DOUBLE INNER RING)
Vòng bi này bao gồm một vòng trong một mảnh (kép) và hai vòng ngoài đơn. Chúng thường được cung cấp hoàn chỉnh với một vòng đệm bên ngoài như một bộ lắp ráp được thiết lập sẵn. Vòng bi côn đôi 2 lớp có thể được sử dụng tại các vị trí (định vị) cố định trên các ứng dụng trục quay. Đối với các ứng dụng vỏ quay, vòng trong kép có thể được sử dụng để nổi trên trục cố định.
Vòng bi côn đôi 2 lớp được sử dụng trong các ứng dụng như bộ giảm tốc, cuộn lịch cần cẩu và máy móc công nghiệp.
Đóng gói vòng bi (bạc đạn) côn bằng mỡ
Áp dụng bôi trơn vòng bi phù hợp là một trong những phương pháp hay nhất có thể giúp tăng tuổi thọ của vòng bi và nâng cao hiệu suất của vòng bi. Hướng dẫn sau đây cung cấp một cách nhanh chóng và dễ dàng để tra mỡ vào vòng bi (bạc đạn) côn của bạn.
Có hai phương pháp để bôi mỡ vào vòng bi (bạc đạn), bằng tay hoặc sử dụng dụng cụ đóng gói mỡ cơ học.
Cảnh báo:
Không bao giờ quay vòng bi bằng khí nén. Các thành phần có thể bị trục xuất mạnh mẽ.
Thực hành bảo trì và xử lý thích hợp là rất quan trọng.
Luôn làm theo hướng dẫn lắp đặt và duy trì bôi trơn thích hợp.
Không nên đưa vòng bi/bộ phận vào sử dụng nếu đã vượt quá thời hạn sử dụng.
Cách 1: Tra mỡ cho bạc đạn côn bằng tay
1. Rửa tay thật sạch hoặc đeo một đôi găng tay cao su mới.
2. Cho một lượng mỡ có kích thước bằng quả bóng gôn vào lòng bàn tay của bạn.
3. Sử dụng tay đối diện của bạn, đẩy đầu lớn của cụm hình nón vòng bi (bạc đạn) vào dầu mỡ, đẩy dầu mỡ vào giữa các con lăn, vòng cách và hình nón.
4. Trong khi đẩy mỡ vào đầu lớn, hãy xoay toàn bộ cụm hình nón cho đến khi mỡ được đẩy ra đều xung quanh toàn bộ đầu nhỏ.
5. Bôi mỡ thừa ở bên ngoài cụm côn vòng bi (bạc đạn).
Phương pháp 2: Sử dụng máy đóng gói mỡ cơ học
- Rửa tay thật sạch hoặc đeo một đôi găng tay cao su mới.

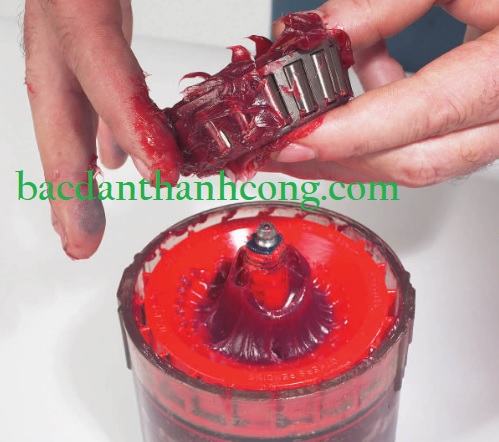

- Đặt cụm hình nón vòng bi (bạc đạn), đầu nhỏ hướng xuống dưới, vào trong phễu đóng gói mỡ.
3. Cắm lỗ của đầu lớn của cụm hình nón vòng bi (bạc đạn) bằng chốt giữ hình nón.
4. Nhấn mạnh bộ phận giữ hình nón xuống. Điều này buộc mỡ len vào giữa các con lăn, rế và hình nón.
5. Bôi mỡ thừa ở bên ngoài cụm côn vòng bi (bạc đạn).
Lưu ý:
Bạn nên chừa đủ không gian trong vỏ để tản nhiệt để mỡ thừa văng ra khỏi vòng bi (bạc đạn). Chứa mỡ xung quanh vòng bi (bạc đạn). Vỏ thường phải được bôi trơn từ 1/3 đến 1/2 trong quá trình lắp ráp vòng bi (bạc đạn). Quá nhiều dầu mỡ trong vỏ máy có thể gây ra nhiệt độ cao và dầu mỡ bị khuấy quá mức.
