Vòng bi bạc đạn 70/560 AMB SKF gì?

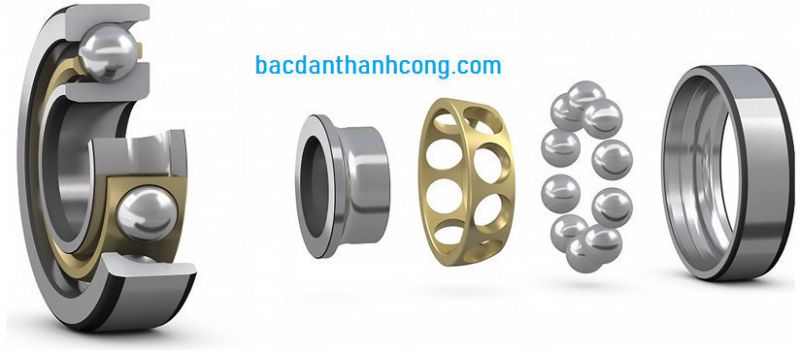

Vòng bi bạc đạn 70/560 AMB (d= 560 mm, D= 820 mm, B= 115 mm, khối lượng 203 kg) là vòng bi tiếp xúc góc một hàng có thể chịu tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng hướng trục chỉ tác động theo một hướng. Chúng có thể hoạt động ở tốc độ cao và tùy thuộc vào biến thể, thậm chí là tốc độ rất cao. Chúng phù hợp hơn so với ổ bi rãnh sâu để hỗ trợ các lực dọc trục lớn tác động theo một hướng.
Đặc tính của vòng bi bạc đạn 70/560
Khả năng tốc độ cao
Chứa tải trọng hướng tâm tương đối cao và tải trọng trục đơn phương lớn.
Thông số kỹ thuật của vòng bi bạc đạn 70/560 AMB SKF FAG NSK NTN TIMKEN KOYO IKO
Kích thước vòng bi bạc đạn 70/560 AMB
(d= 560 mm, D= 820 mm, B= 115 mm)
|
d |
560 mm |
Đường kính lỗ |
|
D |
820 mm |
Đường kính ngoài |
|
B |
115 mm |
Chiều rộng |
|
d1 |
≈ 648.1 mm |
Đường kính vai vòng trong (mặt hông lớn) |
|
D1 |
≈ 736.1 mm |
Đường kính vai vòng ngoài (mặt hông lớn) |
|
a |
257 mm |
Khoảng cách mặt hông đến điểm áp suất |
|
r1,2 |
min. 6 mm |
Kích thước góc lượn |
|
r3,4 |
min. 3 mm |
Kích thước góc lượn |
KÍCH THƯỚC MẶT TỰA
|
da |
min. 583 mm |
Đường kính mặt tựa trục |
|
Da |
max. 797 mm |
Đường kính mặt tựa gối đỡ |
|
Db |
max. 807 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 5 mm |
Bán kính góc lượn |
|
rb |
max. 2.5 mm |
Bán kính góc lượn |
Dữ liệu tính toán
|
Tải trọng động cơ bản danh định |
C |
793 kN |
|
Tải trọng tĩnh cơ bản danh định |
C0 |
1 900 kN |
|
Giới hạn tải trọng mỏi |
Pu |
30.5 kN |
|
Tốc độ thAMB khảo |
|
700 r/min |
|
Hệ số tải trọng dọc trục tối thiểu |
A |
26.9 |
|
Hệ số tải hướng tâm tối thiểu |
kr |
0.085 |
|
Trị số giới hạn |
e |
0.8 |
VÒNG BI ĐƠN LẺ VÀ VÒNG BI LẮP CẶP THEO KIỂU NỐI TIẾP
|
Hệ số tải hướng tâm (một dãy, nối tiếp) |
X |
0.39 |
|
Hệ số tải dọc trục (một dãy, nối tiếp) |
Y0 |
0.33 |
|
Hệ số tải dọc trục (một dãy, nối tiếp) |
Y2 |
0.76 |
Ổ LĂN LẮP CẶP THEO KIỂU LƯNG ĐỐI LƯNG HOẶC MẶT ĐỐI MẶT
|
Hệ số tải hướng tâm (lưng đối lưng, mặt đối mặt) |
X |
0.63 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y0 |
0.66 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y1 |
0.78 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y2 |
1.24 |
Khối lượng vòng bi 70/560 AMB là 203 kg
Các loại vòng bi bạc đạn SKF 70/560
Vòng bi SKF 70/560 AMB
