Vòng bi bạc đạn 7280 BM SKF gì?

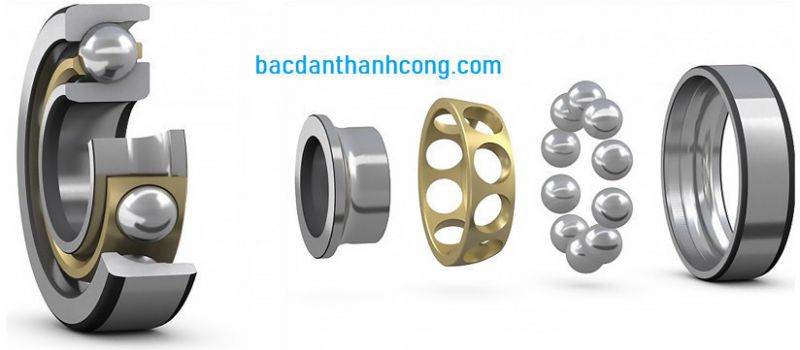

Vòng bi bạc đạn 7280 BM (d= 400 mm, D= 720 mm, B= 103 mm, khối lượng 190 kg) là vòng bi tiếp xúc góc một hàng có thể chịu tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng hướng trục chỉ tác động theo một hướng. Chúng có thể hoạt động ở tốc độ cao và tùy thuộc vào biến thể, thậm chí là tốc độ rất cao. Chúng phù hợp hơn so với ổ bi rãnh sâu để hỗ trợ các lực dọc trục lớn tác động theo một hướng.
Đặc tính của vòng bi bạc đạn 7280
Khả năng tốc độ cao
Chứa tải trọng hướng tâm tương đối cao và tải trọng trục đơn phương lớn.
Thông số kỹ thuật của vòng bi bạc đạn 7280 BM SKF FAG NSK NTN TIMKEN KOYO IKO
Kích thước vòng bi bạc đạn 7280 BM
(d= 400 mm, D= 720 mm, B= 103 mm)
|
d |
400 mm |
Đường kính lỗ |
|
D |
720 mm |
Đường kính ngoài |
|
B |
103 mm |
Chiều rộng |
|
d1 |
≈ 532 mm |
Đường kính vai vòng trong (mặt hông lớn) |
|
d2 |
≈ 486 mm |
Đường kính vai vòng trong (mặt hông nhỏ) |
|
D1 |
≈ 591 mm |
Đường kính vai vòng ngoài (mặt hông lớn) |
|
a |
287 mm |
Khoảng cách mặt hông đến điểm áp suất |
|
r1,2 |
min. 6 mm |
Kích thước góc lượn |
|
r3,4 |
min. 3 mm |
Kích thước góc lượn |
KÍCH THƯỚC MẶT TỰA
|
da |
min. 423 mm |
Đường kính mặt tựa trục |
|
Da |
max. 697 mm |
Đường kính mặt tựa gối đỡ |
|
Db |
max. 707 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 5 mm |
Bán kính góc lượn |
|
rb |
max. 2.5 mm |
Bán kính góc lượn |
Dữ liệu tính toán
|
Tải trọng động cơ bản danh định |
C |
728 kN |
|
Tải trọng tĩnh cơ bản danh định |
C0 |
1 500 kN |
|
Giới hạn tải trọng mỏi |
Pu |
26.5 kN |
|
Tốc độ tham khảo |
|
900 r/min |
|
Tốc độ giới hạn |
|
950 r/min |
|
Hệ số tải trọng dọc trục tối thiểu |
A |
36.3 |
|
Hệ số tải hướng tâm tối thiểu |
kr |
0.08 |
|
Trị số giới hạn |
e |
1.14 |
VÒNG BI ĐƠN LẺ VÀ VÒNG BI LẮP CẶP THEO KIỂU NỐI TIẾP
|
Hệ số tải hướng tâm (một dãy, nối tiếp) |
X |
0.35 |
|
Hệ số tải dọc trục (một dãy, nối tiếp) |
Y0 |
0.26 |
|
Hệ số tải dọc trục (một dãy, nối tiếp) |
Y2 |
0.57 |
Ổ LĂN LẮP CẶP THEO KIỂU LƯNG ĐỐI LƯNG HOẶC MẶT ĐỐI MẶT
|
Hệ số tải hướng tâm (lưng đối lưng, mặt đối mặt) |
X |
0.57 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y0 |
0.52 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y1 |
0.55 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y2 |
0.93 |
Khối lượng vòng bi 7280 BM là 190 kg
Các loại vòng bi bạc đạn SKF 7280
Vòng bi SKF 7280 BM
Các loại vòng bi 7280 NSK
Vòng bi NSK 7280 A
Vòng bi NSK 7280 B
Các loại vòng bi 7280 FAG
Vòng bi FAG 7280 B-MP-UA
Các loại vòng bi 7280 Koyo, NTN
Vòng bi Koyo 7280-FY
Vòng bi Koyo 7280-C-FY
Vòng bi Koyo 7280-BDB-FY
Vòng bi NTN 7280
Vòng bi Nachi 7280
