Vòng bi bạc đạn 7322 BEP SKF gì?

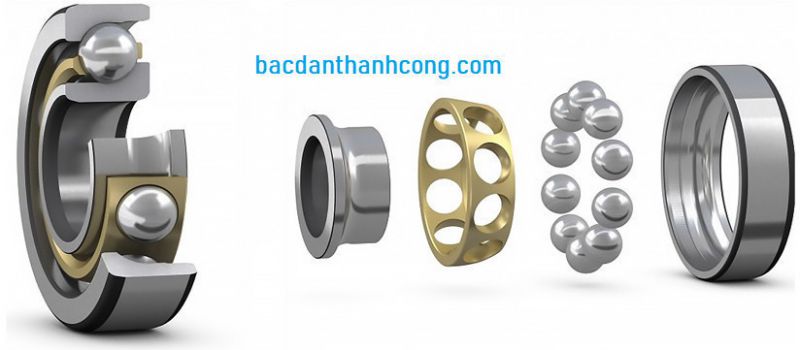

Vòng bi bạc đạn 7322 BEP (d= 110 mm, D= 240 mm, B= 50 mm, khối lượng 10 kg) là vòng bi tiếp xúc góc một hàng có thể chịu tải trọng hướng tâm và hướng trục tác động đồng thời, trong đó tải trọng hướng trục chỉ tác động theo một hướng. Chúng có thể hoạt động ở tốc độ cao và tùy thuộc vào biến thể, thậm chí là tốc độ rất cao. Chúng phù hợp hơn so với ổ bi rãnh sâu để hỗ trợ các lực dọc trục lớn tác động theo một hướng.
Đặc tính của vòng bi bạc đạn 7322
Khả năng tốc độ cao
Chứa tải trọng hướng tâm tương đối cao và tải trọng trục đơn phương lớn.
Thông số kỹ thuật của vòng bi bạc đạn 7322 BEP SKF FAG NSK NTN TIMKEN KOYO IKO
Kích thước vòng bi bạc đạn 7322 BEP
(d= 110 mm, D= 240 mm, B= 50 mm)
|
d |
110 mm |
Đường kính lỗ |
|
D |
240 mm |
Đường kính ngoài |
|
B |
50 mm |
Chiều rộng |
|
d1 |
≈ 160.8 mm |
Đường kính vai vòng trong (mặt hông lớn) |
|
d2 |
≈ 134.98 mm |
Đường kính vai vòng trong (mặt hông nhỏ) |
|
D1 |
≈ 193.5 mm |
Đường kính vai vòng ngoài (mặt hông lớn) |
|
a |
99 mm |
Khoảng cách mặt hông đến điểm áp suất |
|
r1,2 |
min. 3 mm |
Kích thước góc lượn |
|
r3,4 |
min. 1.1 mm |
Kích thước góc lượn |
KÍCH THƯỚC MẶT TỰA
|
da |
min. 124 mm |
Đường kính mặt tựa trục |
|
Da |
max. 226 mm |
Đường kính mặt tựa gối đỡ |
|
Db |
max. 233 mm |
Đường kính mặt tựa gối đỡ |
|
ra |
max. 2.5 mm |
Bán kính góc lượn |
|
rb |
max. 1 mm |
Bán kính góc lượn |
Dữ liệu tính toán
|
Tải trọng động cơ bản danh định |
C |
225 kN |
|
Tải trọng tĩnh cơ bản danh định |
C0 |
224 kN |
|
Giới hạn tải trọng mỏi |
Pu |
7.2 kN |
|
Tốc độ tham khảo |
|
3 400 r/min |
|
Tốc độ giới hạn |
|
3 200 r/min |
|
Hệ số tải trọng dọc trục tối thiểu |
A |
0.906 |
|
Hệ số tải hướng tâm tối thiểu |
kr |
0.1 |
|
Trị số giới hạn |
e |
1.14 |
VÒNG BI ĐƠN LẺ VÀ VÒNG BI LẮP CẶP THEO KIỂU NỐI TIẾP
|
Hệ số tải hướng tâm (một dãy, nối tiếp) |
X |
0.35 |
|
Hệ số tải dọc trục (một dãy, nối tiếp) |
Y0 |
0.26 |
|
Hệ số tải dọc trục (một dãy, nối tiếp) |
Y2 |
0.57 |
Ổ LĂN LẮP CẶP THEO KIỂU LƯNG ĐỐI LƯNG HOẶC MẶT ĐỐI MẶT
|
Hệ số tải hướng tâm (lưng đối lưng, mặt đối mặt) |
X |
0.57 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y0 |
0.52 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y1 |
0.55 |
|
Hệ số tải dọc trục (lưng đối lưng, mặt đối mặt) |
Y2 |
0.93 |
Khối lượng vòng bi 7322 BEP là 10 kg
Các loại vòng bi bạc đạn SKF 7322
Vòng bi SKF 7322 BEP
Vòng bi SKF 7322 BEM
Vòng bi SKF 7322 BEGBM
Vòng bi SKF 7322 BECBP
Vòng bi SKF 7322 BECBM
Vòng bi SKF 7322 BECBY
Các loại vòng bi 7322 NSK
Vòng bi NSK 7322 A
Vòng bi NSK 7322 B
Các loại vòng bi 7322 FAG
Vòng bi FAG 7322 B-TVP
Vòng bi FAG 7322 B-JP
Các loại vòng bi 7322 Koyo, NTN
Vòng bi Koyo 7322-FY
Vòng bi NTN 7322
Vòng bi Nachi 7322
